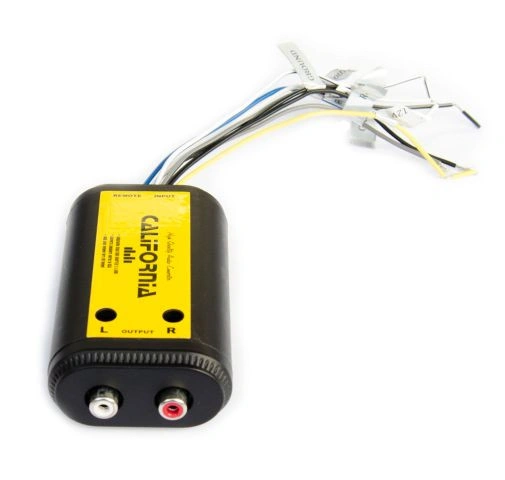

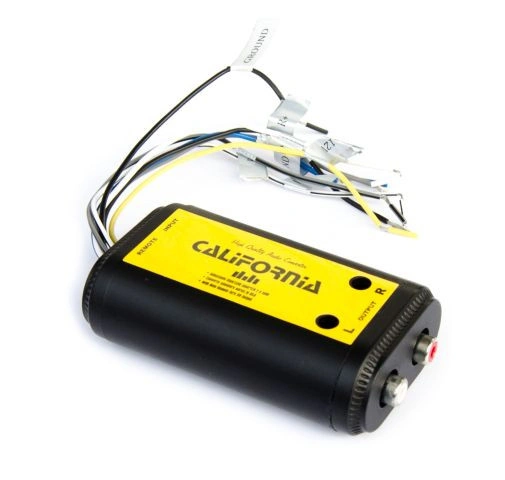

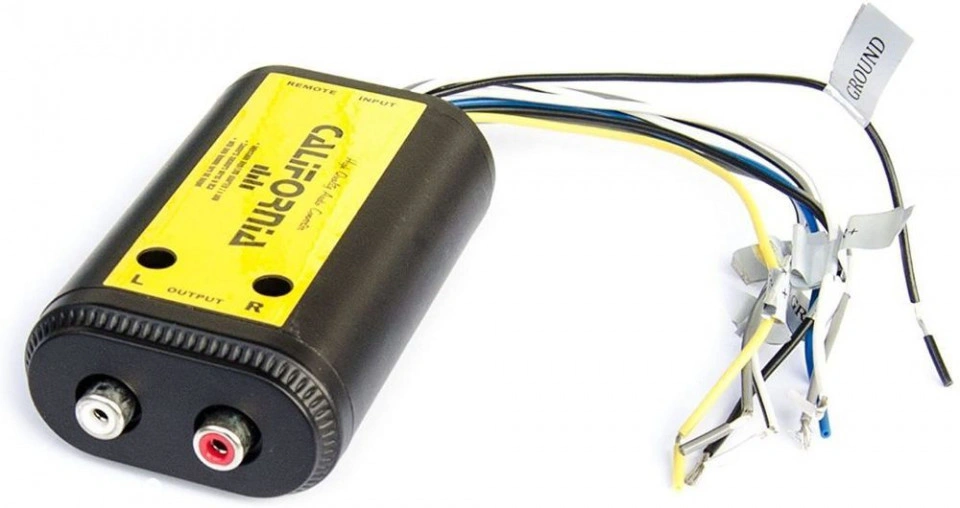

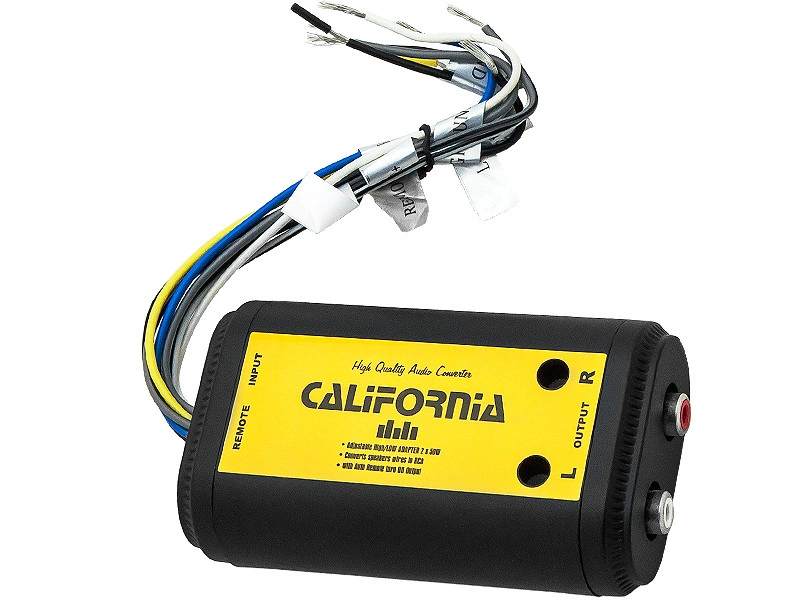

CONVERTOR HIGH LOW CALIFORNIA REMOTE

Descriere

Convertor de nivel semnal audio cu control

Convertor de 2 canale de înaltă calitate care convertește semnalul difuzorului într-un semnal de linie RCA - intrare. 2x50W / 2xRCA out, reglare lină a nivelului semnalului. Vă permite să conectați un amplificator extern la un radio fără ieșiri RCA (CINCH). Are un filtru de zgomot și separă componenta DC. Are o reglare lină a semnalului de ieșire separat pentru fiecare canal. Ieșire PORNIT / OPRIT REMOTĂ - un circuit pentru pornirea și oprirea amplificatorului extern de putere. Proiectat pentru aparate de radio de până la 2x50W. 2 ieșiri RCA (canal stânga și dreapta)

 Diagrama de conectare:
- „L IEȘIRE R“ - ieșiri de semnal RCA pentru stânga (L) și dreapta (R) , canalele conectate la intrările RCA ale amplificatorului
- „REMOTE“ (sursa de alimentare și de ieșire de la distanță pentru a controla amplificator)
  (SOL ) - fir negru - sursă de alimentare la pământ (-12V) - conectați la masa de alimentare a radioului, a amplificatorului sau la
  caroseria vehiculului
  (12V) - fir galben - sursă de alimentare (+ 12V) - conectați de exemplu la radio sau amplificator cablu de alimentare
  (REMOTE OUT) - fir albastru - Ieșire la distanță (+ 12V) pentru a porni / opri amplificatorul - conectați la intrarea de
  la distanță a amplificatorului
- "INPUT" (intrări de semnal -
  cablu difuzor alb (L +) - conectați la difuzorul ieșit de la radio
  pentru canalul stâng cu polaritate pozitivă (+)
  cablu alb-negru (L-) - conectați la difuzorul ieșit de la radio pentru canalul stâng cu polaritate negativă (-)
  cablu negru (Masă) - masă - conectați la masă în ordine pentru a minimiza interferențele
  cablul gri (R +) - conectați la ieșirea difuzorului de la radio pentru canalul potrivit cu polaritate pozitivă (+)
  fir gri-negru (R-) - conectați la ieșirea difuzorului de la radio pentru canalul potrivit cu polaritate negativă (-)

Asamblare:
Setați butoanele potențiometrului la min.
Conectați firele schemei de conectare
Porniți radioul pe cablurile care furnizează semnalul extern
Reglați semnalul de control adecvat al potențiometrului
